SleeePal smart hardware

SleeePal 智能硬件

手机和电脑提供纯软件体验；智能硬件把 Mic、扬声器与本地处理固定在更合适的位置。现有卧室可直接放置或安装外置式设备，也可在画框或墙体中隐形安装。

01 · 外置式 无需装修，直接安装 床头条 · 壁挂 · 床头柜侧边 02 · 隐形款 设备融入卧室 可换画框 · 装修预埋墙体

SleeePal Headboard Strip 2 米宽双人床暖光产品图 — 外置式 · Headboard Strip：单只可独立使用，左右组合覆盖双人床。

Near-field quiet zone

在枕边建立一小片更安静的睡眠空间。

SleeePal 通过多 Mic 阵列采集环境扰动，用多反相输出阵列指向枕区，对部分稳定鼾声和持续低频做局部抵消与柔化。灯光朝墙面或外壳外侧漫反射，睡眠时保留翻身、拥抱、亲密和真实卧室生活。

External hardware · 外置式

不用改造墙体，
把智能硬件直接装进现有卧室。

适合谁

Headboard Strip 适合长期受呼噜、空调低频、交通低频和邻里噪音影响的人。它贴合床头，单只可入门，双只组合覆盖双人床两侧枕区。

安装贴合现有床头，保持床体和床面空间完整

软件控制先选择系统版本并安装软件；启动后由 Mic 采集环境噪声、本地智能建模，再输出反向声波

抗鼾改善面向部分稳定呼噜干扰显示改善率，帮助判断摆位和效果

灯光背向枕区低亮度漫反射，避免直射眼睛

交互保留启动、暂停、停止实体操作，半睡状态也能操作

组合单只入门，双只覆盖情侣/夫妻场景

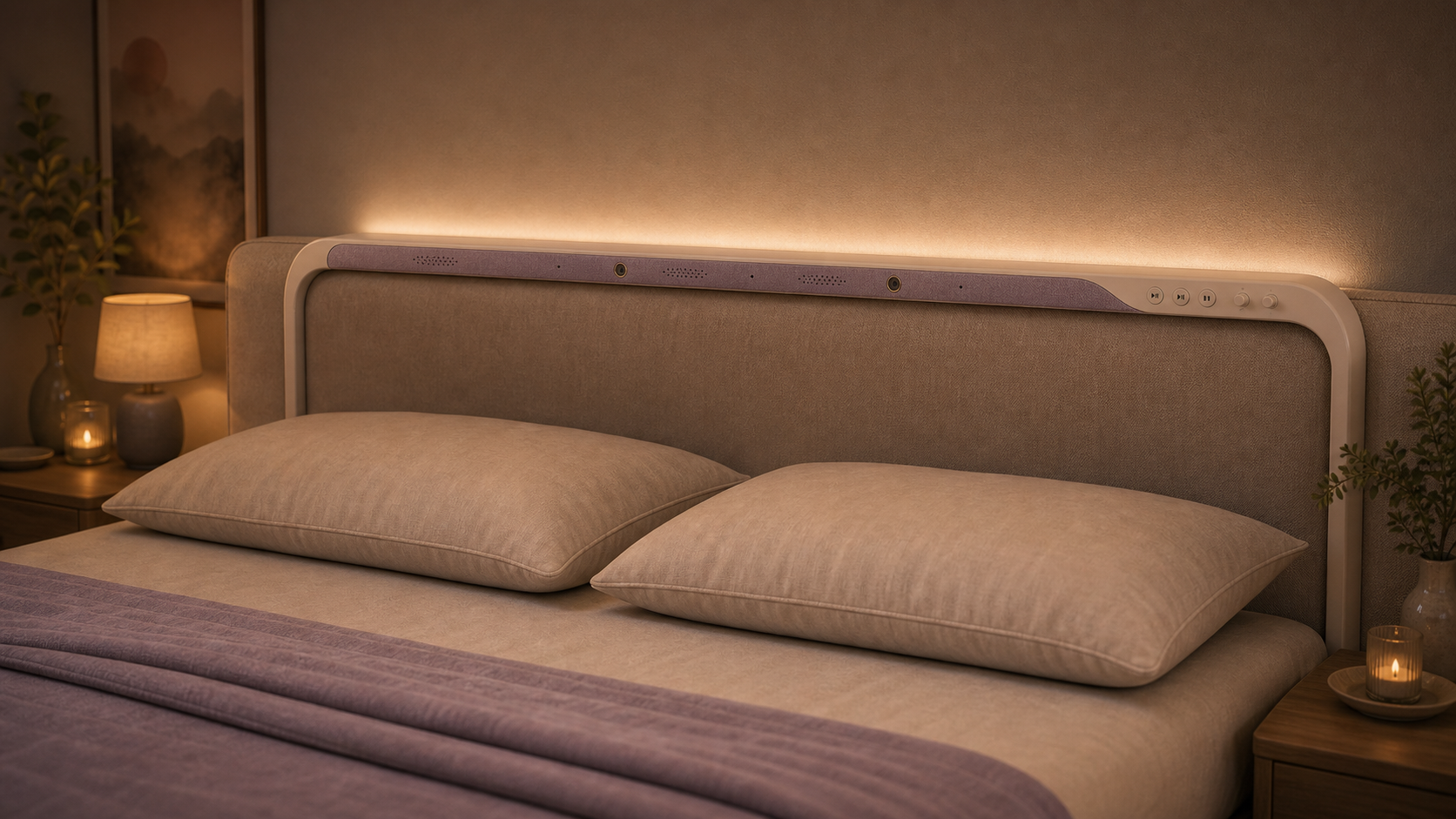

SleeePal Headboard Strip 双人磁吸组合款 — **Headboard Strip** 床头外包条 · 双人床款

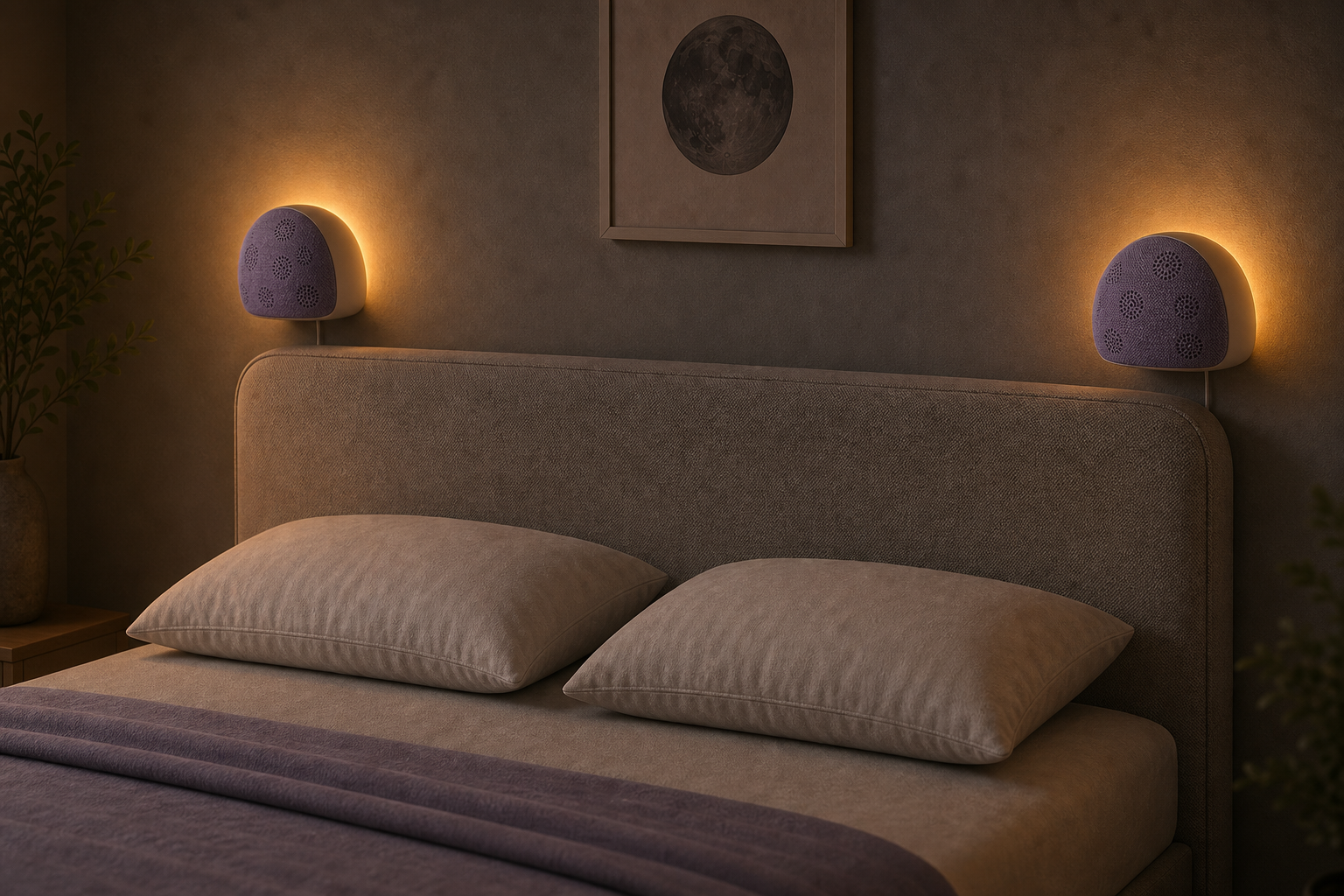

SleeePal Wall Pod 壁挂半圆馒头款 — **Wall Pod** 壁挂半圆款 · 节省桌面

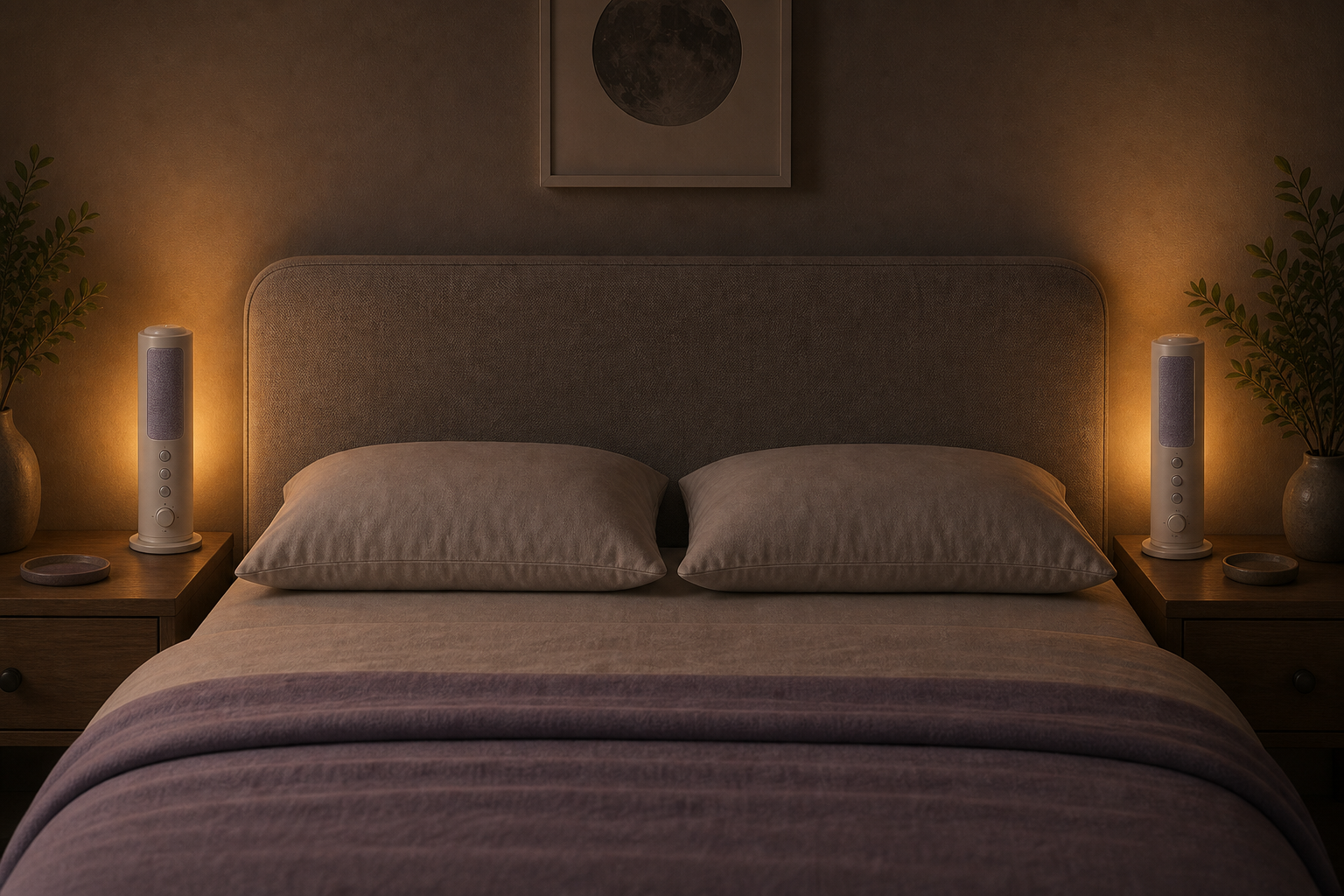

SleeePal Bedside Gap Pillar 床头柜缝隙立柱款 — **Bedside Gap Pillar** 床头柜缝隙款 · 小空间友好

开始降噪暂停停止增强 · 延迟 · 相位

Invisible home integration · Concept 01–02

看见卧室，
不看见设备。两组隐形家居化形态。

两组都沿用同一条可验证链路：从房间侧采集环境声，由本地系统计算反向声波，再把声波定向送往左右枕位。差别只在安装方式——一组像挂画，适合已装修卧室；一组藏进墙体，适合新装或改造。

01 采集环境声

参考 Mic 提前采集，枕位 Mic 测量残余

02 输出反向声波

本地系统向左右枕位定向输出

03 验证静谧空间

在真实枕位测量近场改善结果

04 · AFTER-RENOVATION / WALL ART FAMILY

SleeePal QuietCanvas

可换画芯家族 · 宽景、1/4 正方形与 1/2 横向长条

3 种比例 · 同一声学链路查看详情

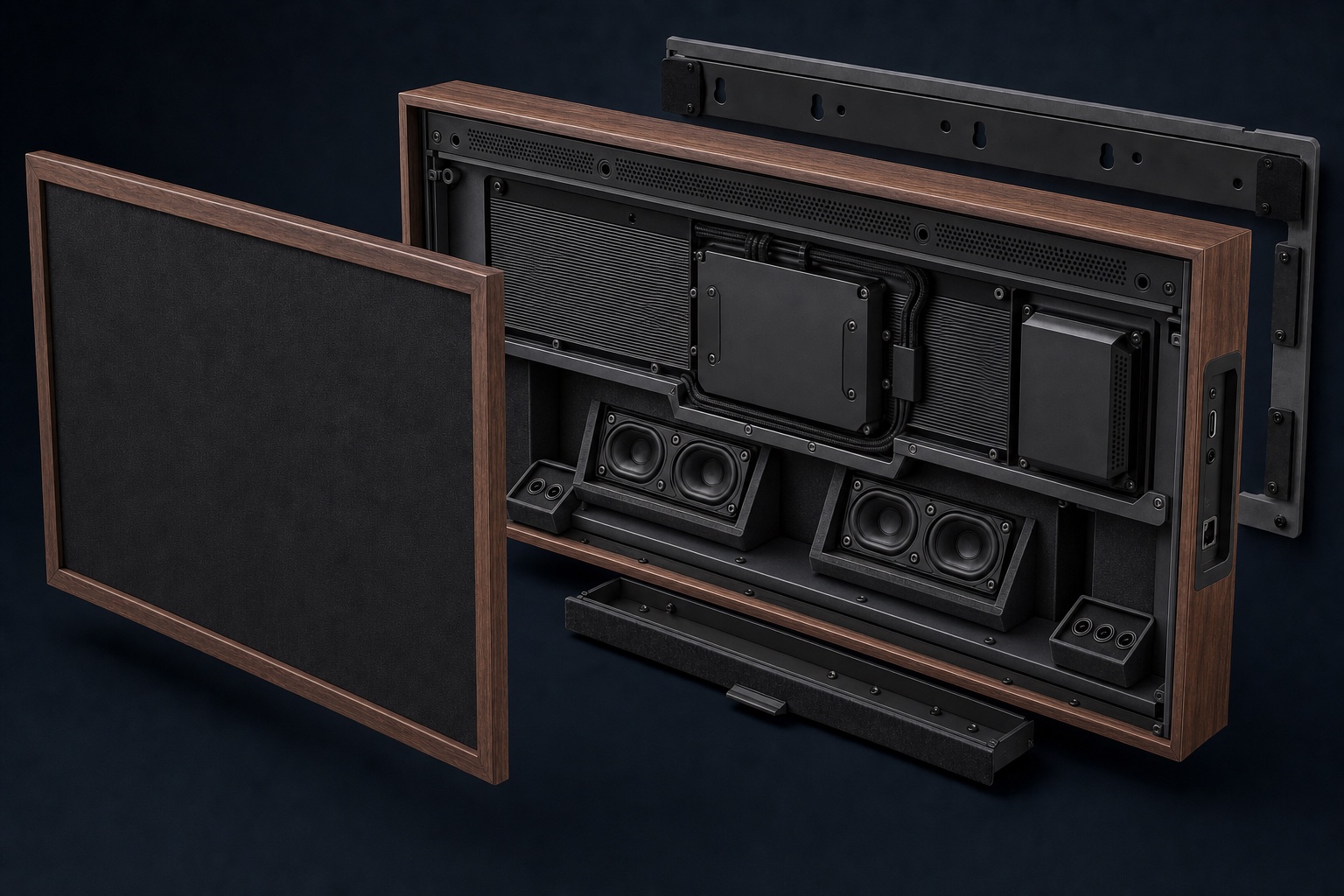

QuietCanvas 声学画框拆解构造图，展示可换画芯、上缘参考麦克风、下缘枕位反馈麦克风、左右喇叭、DSP 功放、侧入接口、抽拉检修盒和隔振挂轨 — **相框内部实物构造** 画芯、声学腔、电子舱与挂轨分层独立 Wide 图示 · Mini 与 Bar 按相同架构重新排列并分别实测

Physical construction · 可拆解实物构造

正面是一幅画，内部是一套可维护的双枕声学系统。

透声画芯只承担视觉与声学保护；Mic、喇叭、DSP、功放和电源都固定在独立底盘。换画不接触线缆，检修也不需要破坏画芯或墙面。

01: 上缘参考 Mic采集房间环境噪音，为本地计算保留提前量
02: 下缘反馈 Mic左右外侧朝枕头向下，测量耳边残余噪音
03: 左右喇叭腔两组独立密闭腔向下倾斜，对应左右枕位
04: 中央电子舱DSP、功放和电源分区屏蔽并连接背部散热脊
05: 侧入接口电源、USB‑C 线控和数据从短边插入，不占背部进深
06: 抽拉检修盒易损件从下缘取出，背部挂轨保持在墙面

01 · Reference上缘参考 Mic

提前采集房间噪音

02 · Compute本地 DSP

计算受限的反向声波

03 · Output左右定向喇叭

向对应枕位输出

04 · Verify下缘反馈 Mic

测量残余并持续修正

依次查看：环境声采集 → 反向声波输出 → 枕边静谧空间

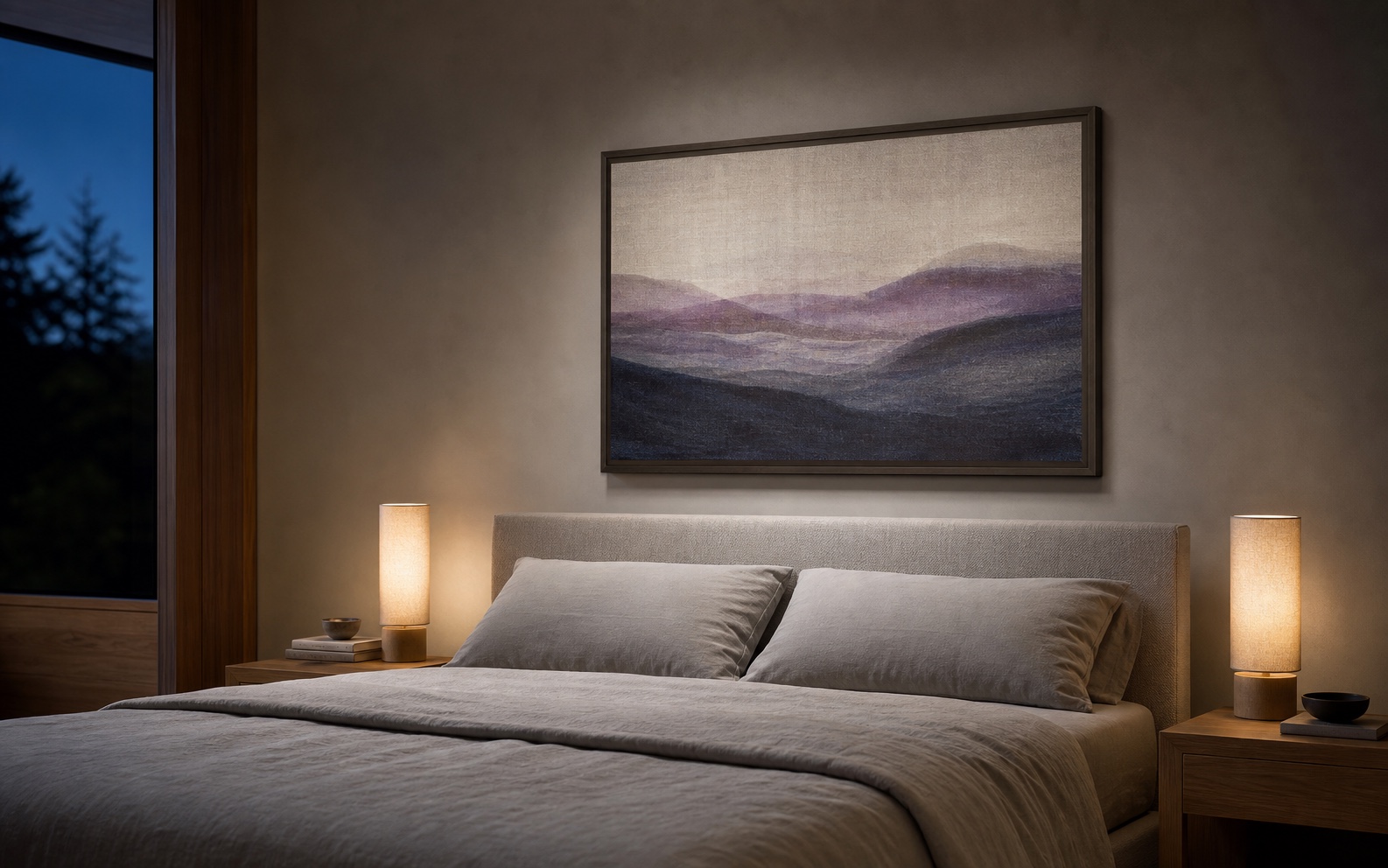

QuietCanvas Wide 宽景可换画芯隐藏声学画框卧室效果图 — **Wide 宽景**双枕位 · 完整艺术画面环境声采集反向声波输出近场静谧空间

三种比例共用“上缘参考采集、下缘枕位反馈、左右喇叭输出、背部隔振服务腔”的架构。Wide 适合完整艺术表达；Mini 把存在感压到最低；Bar 以更长的左右基线换取更薄的视觉高度。

小尺寸不等于自动拥有同等效果。Mini 应优先验证单枕或短距离场景，双枕位可评估左右各一只；所有尺寸都必须在真实床位重新校准，不能直接套用 Wide 的参数。

01可换画芯

三种标准比例都使用通过透声、阻燃和耐久验证的织物画芯。

02双 Mic 采集

上缘参考 Mic 提前听见噪音，下缘反馈 Mic 朝枕位测量残余。

03喇叭定向输出

下沿按尺寸布置单枕或双枕喇叭腔，指向必须以床位实测确认。

04独立服务盒

画芯与电子模组分离，换画不接触 DSP、功放、电源或线缆。

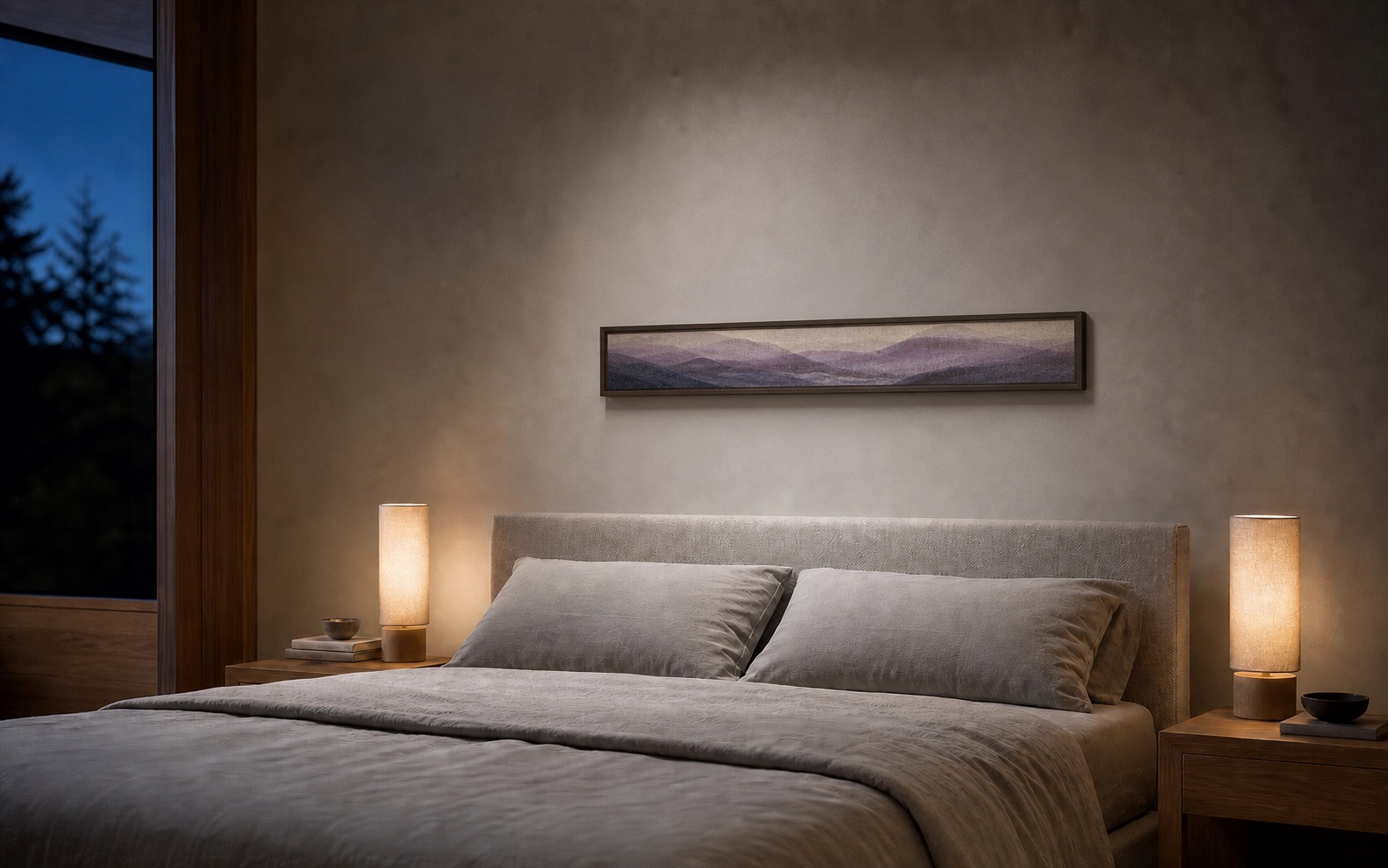

Mini 建议约 420–520 mm 正方形 · 先做单枕验证 Bar 建议约 900–1100 × 180–260 mm · 横向挂装三种尺寸安装后都必须校准延迟、相位与输出上限

05 · RENOVATION-INTEGRATED / COMPACT IN-WALL

SleeePal QuietWall Linear

小体积墙内长条模块 · 外部木格栅、音孔或音条由用户定制

长条立方体 · 正面维护查看详情

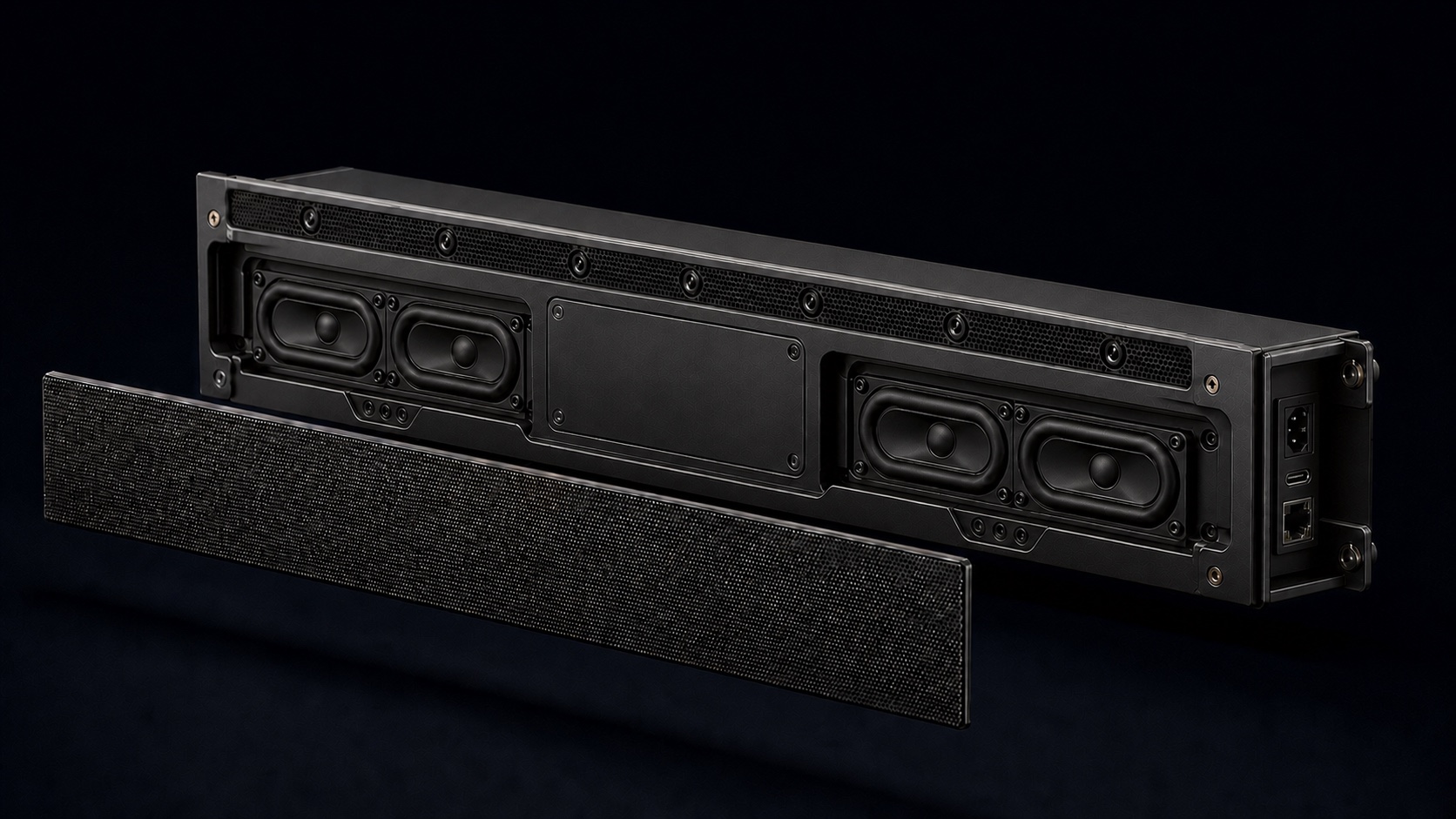

QuietWall Linear 墙内长条声学模块独立产品图，展示上缘房间参考麦克风、下缘枕位反馈麦克风、左右外放喇叭、中央检修舱和短边侧入电源、USB-C 与数据接口 — **墙内设备本体** 目标体积 900–1200 × 140–220 × 80–120 mm 概念尺寸 · 必须由声学、散热、墙体与样机共同收敛

Core module · 独立背箱

埋入墙体的不是整面墙，而是一只可完整取出的长条设备。

设备先以独立隔振背箱固定，再由可拆木格栅、音条或微孔面板遮蔽。维护时从正面取出电子与声学模组，不拆墙、不破坏饰面。

01: 上缘参考 Mic面向房间提前采集噪音，保留控制提前量
02: 下缘反馈 Mic左右各一组朝向枕头，测量近场残余噪音
03: 左右外放喇叭两组独立腔体产生反向声波并分别指向枕位
04: 侧入接口电源、USB‑C 线控和数据沿短边插入，不增加墙体进深
05: 前置维护面板、电源、DSP 与易损件均可正面拆换
06: 隔振安装背箱不直接借用空腔墙体作为扬声器箱体

01 · Reference上缘参考 Mic

提前听见环境噪音

02 · Compute本地 DSP

计算延迟、相位与增益

03 · Output左右外放喇叭

产生反向声波

04 · Verify下缘反馈 Mic

贴近枕位测残余并修正

Bed fit & acoustic headroom · 概念选型

不是单纯选更大口径，而是按床型与低频余量选整套声学能力。

大口径通常增加有效振膜面积与低频容积位移，但最终效果还取决于线性冲程、力因数、失真、箱体、功放、延迟和枕位几何。以下尺寸仅用于样机路线，不是量产承诺。

型号	床型 / 枕位	概念喇叭配置	设备目标尺寸（宽 × 高 × 深）	优先验证
S1	单人床 · 1 枕位	2 × 4″ 长冲程单元	650–850 × 170–230 × 90–130 mm	小墙面、标准低频余量
S1‑LF	单人床 · 1 枕位	1 × 6.5″ 或 2 × 5.25″	850–1100 × 230–310 × 120–170 mm	更低频、更大容积位移
D2	双人床 · 2 枕位	4 × 4″，左右各 2 只	1050–1350 × 180–240 × 100–140 mm	左右独立控制、常规卧室
D2‑LF	双人床 · 2 枕位	2 × 6.5″，左右各 1 只	1400–1800 × 240–320 × 130–180 mm	宽墙面、低频声压余量

选型指标以 有效振膜面积 Sd × 线性冲程 Xmax、目标频段声压、失真和枕位实测 为准；更大口径会同步增加高度、深度、箱体容积、重量、热量和装修成本。

Control options · 二选一，也可同时保留

可拔插 USB‑C 线控，或可关闭常连的蓝牙遥控器。

01 · WIRED USB‑C 可拔插线控

低压控制线从设备短边侧入，经可替换线管到床头或侧墙；提供开始、暂停、停止和档位切换，不占用设备背部进深。

优先推荐 · 延迟稳定 · 睡眠时无需无线常连

02 · WIRELESS 可选蓝牙遥控器

用于配对、开始、暂停、停止和档位切换。指令完成后可进入 0 蓝牙常连模式，声学主链路继续由本地系统运行。

可选配 · 不作为核心声学链路 · 保留即时停止

Renovation workflow · 封墙前完成联合验收

从墙体勘查到枕位校准，五步完成嵌入安装。

正式施工图需由当地具备资质的建筑、电气与装修专业人员确认；本流程只作为产品深化和协同顺序说明。

01 勘查与定位
确认墙体类型、龙骨、既有管线、床中心线、枕位高度与检修净空。
输出：墙体条件记录
02 机电深化
确定背箱尺寸、强弱电分路、接地、散热路径和可替换线管。
输出：预埋与开孔图
03 预埋背箱
背箱通过隔振件固定于可靠基层，完成供电、数据与防脱结构检查。
输出：隐蔽工程验收
04 封墙与饰面
隐蔽验收通过后再封板；正面保留可拆音条、开放面积和完整检修边界。
输出：可维护饰面
05 就位与校准
床头、床垫、枕头和窗帘全部就位后，分别实测左右枕位并锁定安全上限。
输出：枕位验收记录

施工红线 未经结构确认不得开凿承重墙不得把设备永久封死不得封堵 Mic、音槽、散热或检修路径强电施工与阻燃要求必须遵守当地规范

依次查看：环境声采集 → 反向声波输出 → 枕边静谧空间

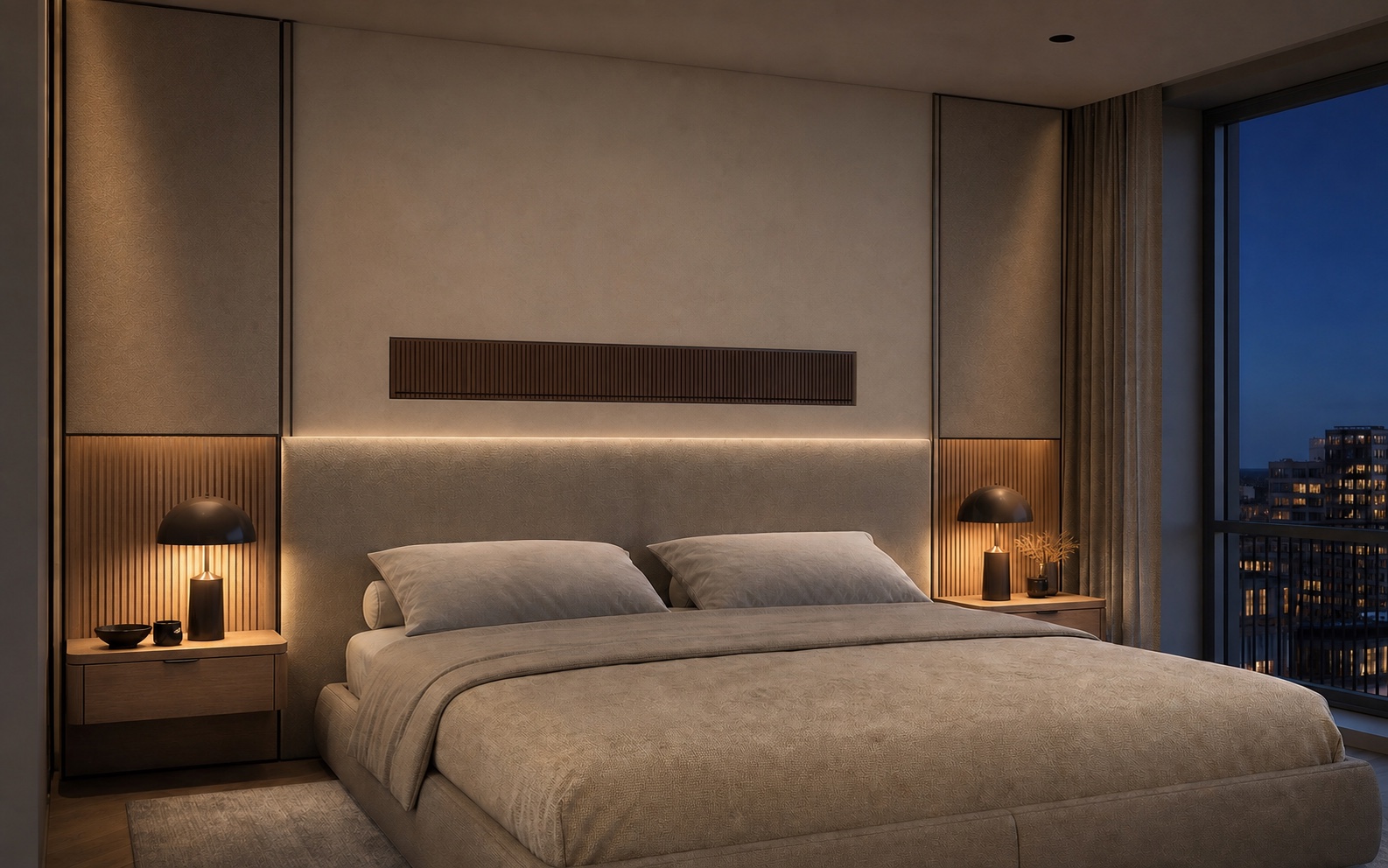

QuietWall Linear 小体积墙内长条模块搭配胡桃木竖向格栅的卧室效果图 — **胡桃木格栅**参考窗边柜体的竖向木条语汇环境声采集反向声波输出近场静谧空间长条检修边界

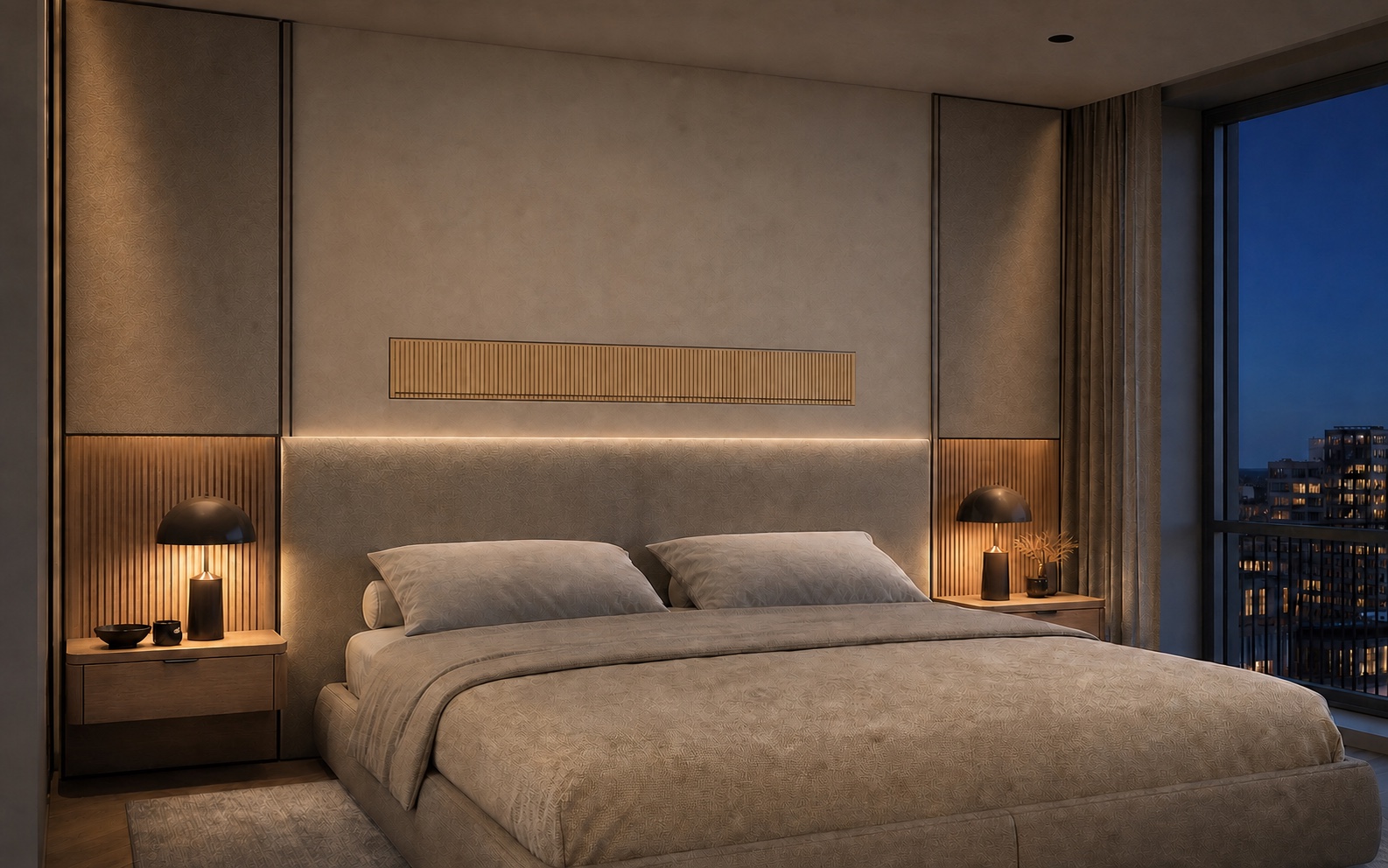

墙内主体收缩为床头上方的一只长条立方体背箱，不再占用整面墙。目标尺寸约 900–1200 mm 宽、140–220 mm 高、80–120 mm 深；实际深度仍取决于输出单元、散热、隔振和墙体条件。

用户可以自行完成胡桃木、浅橡木或同墙色微孔外壳，但必须遵守开放面积、阻燃、防脱和正面检修接口。上缘参考 Mic 提前采集，下缘左右喇叭输出反向声波，靠枕方向的反馈 Mic 测量残余；装饰面不能封住任何声学路径。

01自定义外壳

木格栅、音孔板或透声饰面可自制，但必须满足声学开放率。

02双 Mic + 双输出

上缘参考 Mic、下缘反馈 Mic 与左右喇叭分腔布置，降低自声耦合。

03长条背箱

参考/反馈 Mic、DSP、功放和喇叭沿横向排列，尽量降低墙内高度与深度。

04正面维护

整条外壳可防脱拆卸，电源、风道和易损模块不能永久封死。

目标体积约 900–1200 × 140–220 × 80–120 mm · 需样机验证外壳可自制，声学开放率、阻燃和防脱接口不可自由更改施工完成、床品就位后在左右枕位分别实测校准

关于图中的声波方向

标注表达的是采集与输出的设计路径，不是承诺固定形状的“静音罩”。真实效果会受房间反射、墙体结构、床品、距离、延迟、摆位和扬声器链路影响；两组产品都必须以枕位麦克风实测结果决定最终角度与参数。

Human demo

真人演示：枕边小范围静谧优化。

设备在床头位置持续听见外部扰动，并把反相输出、低频柔化和声景辅助以柔和、低延迟、可控的方式指向枕区。

1. 多 Mic 听见噪音麦克风阵列采集空调低频、邻居声、鼾声和突发声。

2. 智能建立噪音模型先聆听环境噪声，再智能建模，然后输出反向声波，实现抵消噪音。

3. 抵消呼噜干扰对部分稳定鼾声和持续低频做局部反相抵消，降低 1 dB 也记录为改善。

4. 多输出指向枕区反相/声景输出阵列专注头部附近，减少对整间卧室的打扰。

5. 手动可微调增强、延迟、相位保留实体旋钮，自动推荐后还能自己找最佳点。

6. 夜间低眩光枕区侧保持清爽安静，光从反面低亮度漫反射。

Protected sleep scenarios

成年人单人床、儿童床、夫妻双人床，清楚看见声音如何被处理。

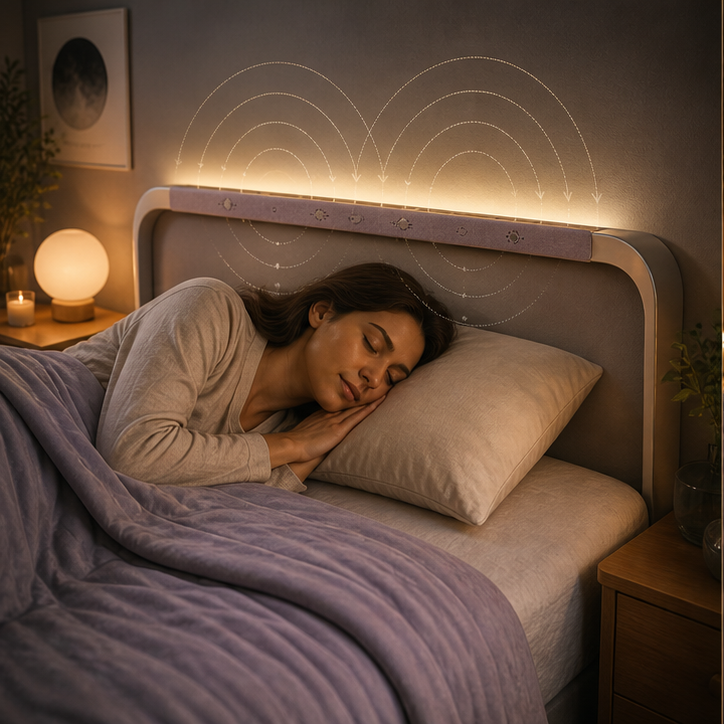

成年人单人床声学路径示意：环境低频被 Mic 采集，反向声波指向枕边三层递减区域 — **成年人单人床** 声学路径仿真示意：环境低频先被 Mic 采集，再由反向声波指向枕区；越靠近枕头，作用越集中。

儿童床声学路径示意：门外声和环境声被 Mic 采集，柔和反向输出指向儿童枕边三层递减区域 — **儿童守护** 声学路径仿真示意：用更保守的输出指向三层递减枕区；不替代儿童监护设备。

夫妻双人床声学路径示意：男士鼾声被 Mic 采集，反向声波指向女士枕头附近三层递减区域 — **夫妻双人** 声学路径仿真示意：男士鼾声被采集后，反向声波指向女士枕区，尝试削弱部分稳定鼾声。

噪音来源 Mic 采集反向声波三层近场静谧区

图中声场为功能路径示意，并非实测声场。反相声波只在枕边近场尝试抵消部分持续噪音；改善率用于观察呼噜和低频干扰的变化趋势，实际效果以实测为准。睡眠健康问题仍建议结合专业医疗建议判断。

No Bluetooth during sleep

睡眠守护支持 0 蓝牙发射模式。

真宁静，睡眠时可关闭蓝牙常连。

SleeePal 硬件主链路优先采用有线低延迟同步。蓝牙只作为可选配网、设置或临时控制方式；进入睡眠守护后可关闭蓝牙发射。

0 蓝牙常连

核心守护链路可以完全有线，睡眠时减少无线音频常连带来的延迟和心理负担。

更低延迟

反相与双人左右同步依赖稳定时延，有线链路更利于整夜稳定工作。

更安心

睡眠时可关闭蓝牙发射，减少无线连接带来的心理负担。

更少误差

少一层无线缓冲，就少一层延迟漂移，利于增益、延迟、相位参数收敛。

说明：“0 蓝牙发射”指睡眠守护模式下设备可关闭蓝牙发射，并以有线链路工作；请按当地电气与无线设备规范使用。

External product lineup

三款外置式设备，覆盖不同卧室安装方式。

01 · Main bedroom setup

SleeePal Headboard Strip

床头外包条款 · 双人床长期使用

适合 1.8-2.0 米双人床。单只可用，双只组合覆盖两侧枕区，适合情侣和夫妻长期使用。

贴合床头安装
单人单只 / 双人左右组合
中间保持开放，拥抱亲吻更自然
适合固定卧室长期使用

02 · Wall-mounted setup

SleeePal Wall Pod

壁挂半圆款 · 节省床头柜空间

适合希望保持床头柜整洁、保留现有床头外观的卧室。两只壁挂在床头两侧墙面，各自下垂隐藏走线。

节省床头柜桌面
壁挂磁吸 / 螺丝背板
左右有线低延迟同步
枕区侧无灯，背侧弱光

03 · Bedside table setup

SleeePal Bedside Gap Pillar

床头柜侧边款 · 小空间卧室友好

适合租房、床头柜旁有缝隙、或希望保持床头原貌的卧室。

床头柜或侧边缝隙摆放
床面和双人中间空间保持开放
内侧多输出阵列朝枕区
光只在背向枕区侧出现

加上 QuietCanvas Family 与 QuietWall Linear 两组隐形家居化形态，当前产品家族覆盖“装修后挂装、装修前小体积预埋、床头贴合、墙面壁挂与床头柜侧边”五类路径。Pebble 适合轻量床头体验，Halo 适合更靠近头部的单人深睡场景。

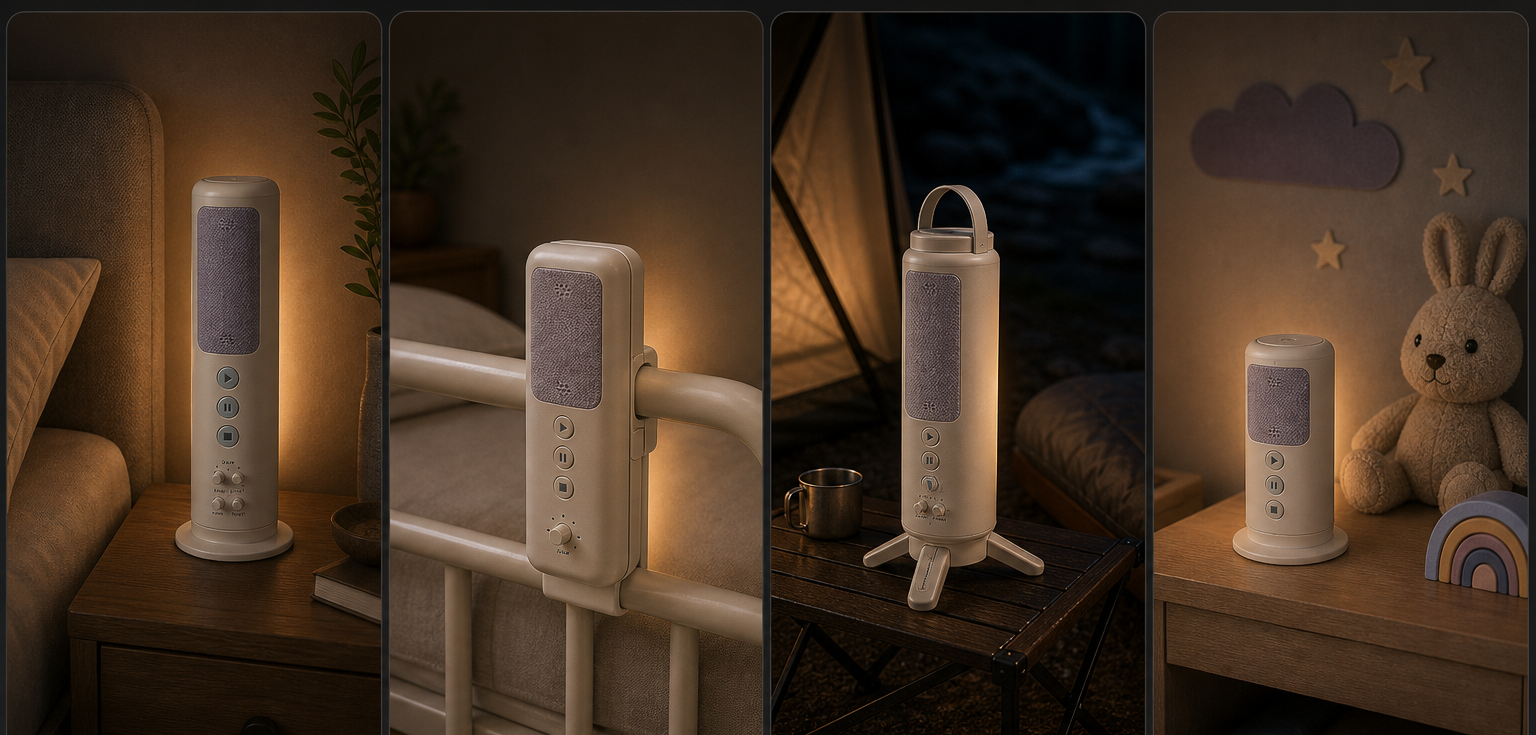

Side & wall family

床头柜、墙面、护理床侧边，也能布置近场降噪设备。

Bedside Gap Pillar

放在床头柜或床头柜与床头之间的缝隙。喇叭面朝枕区且无灯，背向枕区一侧只做低亮度小夜灯级漫反射。

Wall Pod

壁挂半圆馒头款，磁吸/螺丝固定在床头两侧墙面，节省床头柜空间。每只独立向下走线到地面或床头背后隐藏汇合。

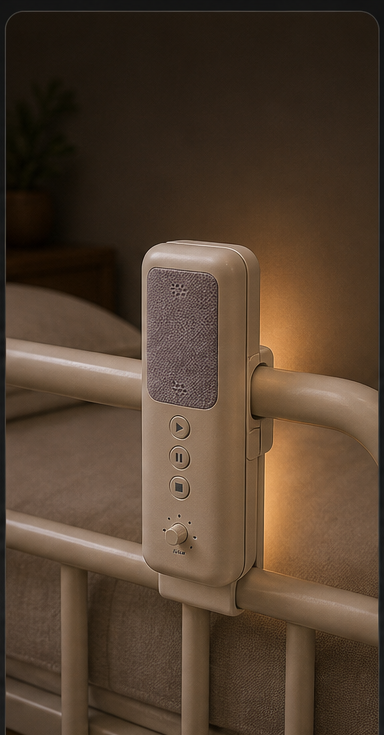

Care Rail Clip

面向养老院、护理床和陪护场景，夹在床栏或床头侧边，重点是稳固、易清洁、按钮大、状态清楚。

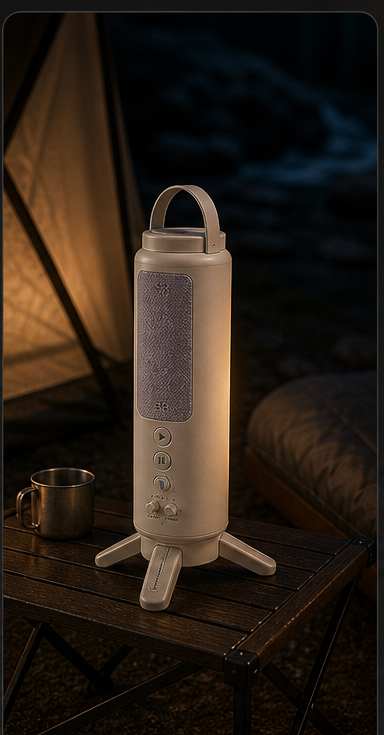

Camp Quiet Lantern

露营和旅行场景的便携立柱款，外形像柔和营地灯，但光源背向睡眠方向，只保留小夜灯亮度。

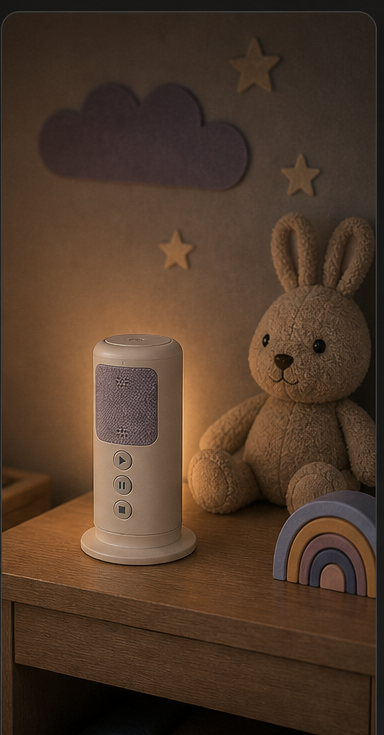

Child Guard Mini

儿童房迷你款，强调柔软触感、低眩光、简单实体按钮和梦幻主题外观，像一个安静的小守护物。

More sleep scenes

根据卧室条件，选择最合适的近场降噪方式。

宽双人床

Headboard Strip 面向真实双人床和长期卧室摆放，单只可用，双只覆盖两侧枕区。

墙面与床头柜

Wall Pod 和 Bedside Gap Pillar 适配墙面、床头柜和侧边缝隙，让更多卧室能使用枕边近场降噪系统。

App 联动体验

手机 App 提供软件启动、改善率、声景选择、夜报和下一晚建议，帮助用户找到更适合自己的睡眠设置。

本页展示 SleeePal 枕边近场降噪智能外设的使用形态。最终外观、功能和规格以正式发布版本为准。
